【屏蔽罩沖壓加工廠】屏蔽罩設計該注意什么
大家都知道屏蔽罩的作用是為了要屏蔽電磁干擾(EMI)，它的目的有二，一是為了防止外來的雜訊干擾，一般用在無線通訊的板子上，尤其是手機的訊號；二是為了避免本身所產生的電磁干擾影響到別的電子設備(EMC)或造成人體負擔。
那知道屏蔽罩設計時該注意什么嗎？怎樣才能設計出好的屏蔽罩？

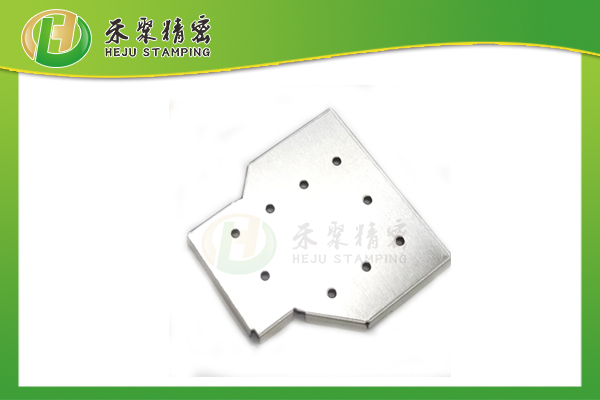

屏蔽罩可以分為固定式和可拆卸式。固定式屏蔽罩因為是直接SMT貼在PCB上，建議材料選擇洋白銅Cu-7521(R-1/2H or R-OH)，原因是洋白銅在焊接、散熱和蒸氣方面上比較好。
屏蔽蓋子可選用0.1或0.15mm厚材料，盡量選用0.15mm的；折彎類屏蔽支架盡量選用0.20mm厚的材料，少用0.15mm厚的材料；拉伸類屏蔽支架必須采用0.2mm厚的材料。
在屏蔽罩設計時還應注意開孔，一方面是為了運作時內部器件的散熱，另一方面在回流焊時，以降低屏蔽罩內外的溫差，保證焊接的可靠性?？梢栽囅胍幌拢诨亓骱傅母邷叵?，如果屏蔽罩密封效果好且未開孔，很有可能出現內爆（屏蔽罩炸裂，內部器件損壞），這個是有實際案例的。
禾聚精密沖壓是專業設計制造精密五金模具及屏蔽罩沖壓的ODM/OEM廠家。精選日本進口優質原材料、從源頭保障產品安全、壽命長。如果您需要屏蔽罩產品，歡迎隨時撥打13713098683（李生） 或者將圖紙發送至此郵箱yewu@cnstamping.com。
